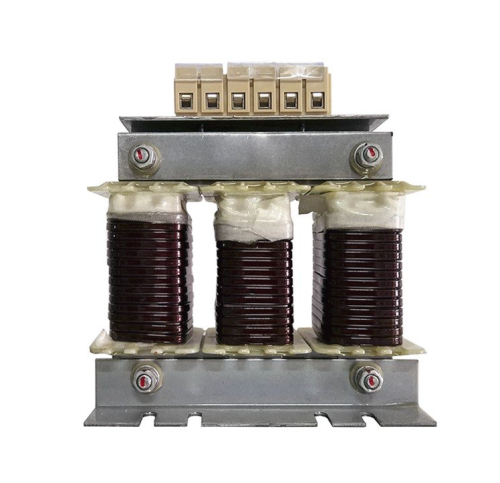

Моторный дроссель – важный элемент любой приводной системы
Частотные преобразователи необходимы для регулирования скорости вращения электромотора. Однако наряду с очевидными достоинствами этих устройств, зачастую возникает негативное влияние на питающую сеть, что, в свою очередь, сказывается на сроке службы электрического мотора. Моторные дроссели призваны защитить приводную систему и повысить надежность ее работы.Преимущества от использования моторных дросселей:
- снижение вероятности короткого замыкания;
- уменьшение выбросов напряжения;
- снижение уровня шума двигателя;
- увеличение срока службы электромотора;
- увеличение длины моторного кабеля;
- подавление электромагнитных помех;
- выходной моторный дроссель минимизирует риски пробоя или ускоренного старения изоляции.
Система обозначения
1. Серия
2. Мощность, кВт
3. Ток, А
4. Номинальное напряжение:
4: 3 фазы 400 (380) В
6: 3 фазы 690 (660) В
Схема подключения
| Параметр | Сетевой дроссель | Моторный дроссель | |||||||||||||||||||||||||||||||
| Диапазон напряжения на входе | 3 ~ 400 В±10 %, 3 ~ 690±10 % | ||||||||||||||||||||||||||||||||
| Рабочая частота | 47-63 Гц | 0-60* Гц | |||||||||||||||||||||||||||||||
| Несущая частота | Не более 3 кГц | ||||||||||||||||||||||||||||||||
| Падение напряжения** | 2 % (на ПЧ) | 1% (на ЭД) | |||||||||||||||||||||||||||||||
| Рабочая температура |
от -10 °С до +40 °С** (без выпадения конденсата) |
||||||||||||||||||||||||||||||||
| Максимальный ток, А | 1,5 х Iн (в течение 60 с) | ||||||||||||||||||||||||||||||||
| Тип соединения | Допускается параллельное/последовательное соединение дросселей (подробнее – см. полное руководство по эксплуатации) | ||||||||||||||||||||||||||||||||
| Степень защиты | IP00 | ||||||||||||||||||||||||||||||||
| Способ охлаждения | Естественное воздушное | ||||||||||||||||||||||||||||||||
|
* возможность использования до 120 Гц с понижением эксплуатационных характеристик. ** При проектировании системы необходимо учитывать падение напряжения на сетевом и моторном дросселе. *** возможность использования до +55 °С с понижением характеристик на 2%. |
|||||||||||||||||||||||||||||||||
|
Серия
|
IMF |
|
Мощность
|
45 |
|
Напряжение
|
380 |
|
Тип нагрузки
|
Силовой |
|
Степень защиты
|
IP00 |
|
Напряжение
|
от -10 до + 40 С |
|
Размер (ШхВхГ), мм
|
208х160х164 |
|
Вес, кг
|
11,96 |
|
Ток,А
|
90 |
|
Гарантия
|
12 месяцев |
