Технические характеристики преобразователей частоты INSTART серии FCI
| Модель преобразователя частоты | Номинальный ток на выходе (А) | Соответствующий двигатель | Тормозной модуль | Дроссель постоянного тока | ||
|---|---|---|---|---|---|---|
| G | P | G | P | |||
| Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% | ||||||
| FCI-G0.75-4B | 2,3 | – | 0,75 | – | Встроен | Нет |
| FCI-G1.5-4B | 3,7 | – | 1,5 | – | ||
| FCI-G2.2-4B | 5,1 | – | 2,2 | – | ||
| FCI-G4.0/P5.5-4B | 8,8 | 13 | 4 | 5,5 | ||
| FCI-G5.5-4B | 13 | – | 5,5 | – | ||
| FCI-G5.5/P7.5-4B | 13 | 17 | 5,5 | 7,5 | ||
| FCI-G7.5/P11-4B | 17 | 25 | 7,5 | 11 | ||
| FCI-G11/P15-4BF | 25 | 32 | 11 | 15 | Встроен | |
| FCI-G15/P18.5-4BF | 32 | 37 | 15 | 18,5 | ||
| FCI-G18.5/P22-4 | 37 | 45 | 18,5 | 22 | Дополнительное оборудование | Дополнительное оборудование |
| FCI-G22/P30-4 | 45 | 60 | 22 | 30 | ||
| FCI-G30/P37-4 | 60 | 75 | 30 | 37 | ||
| FCI-G37/P45-4 | 75 | 90 | 37 | 45 | ||
| FCI-G45/P55-4 | 90 | 110 | 45 | 55 | ||
| FCI-G55/P75-4 | 110 | 152 | 55 | 75 | ||
| FCI-G75/P90-4 | 152 | 176 | 75 | 90 | ||
| FCI-G90/P110-4 | 176 | 210 | 90 | 110 | ||
| FCI-G110/P132-4 | 210 | 253 | 110 | 132 | ||
| FCI-G132/P160-4 | 253 | 300 | 132 | 160 | ||
| FCI-G160/P185-4 | 300 | 340 | 160 | 185 | ||
| FCI-G185/P200-4 | 340 | 380 | 185 | 200 | ||
| FCI-G200/P220-4F | 380 | 420 | 200 | 220 | Встроен | |
| FCI-G220-4F | 420 | – | 220 | – | ||
| FCI-P250-4F | – | 250 | – | 480 | ||
| FCI-G250/P280-4F | 480 | 540 | 250 | 280 | ||
| FCI-G280/P315-4F | 540 | 600 | 280 | 315 | ||
| FCI-G315/P355-4F | 600 | 680 | 315 | 355 | ||
| FCI-G355/P375-4F | 680 | 710 | 355 | 375 | ||
| FCI-G375-4F | 710 | – | 375 | – | ||
| FCI-G400-4F | 750 | – | 400 | – | ||
| FCI-P500-4F | – | 930 | – | 500 | ||
| FCI-G500-4F | 930 | – | 500 | – | ||
| FCI-G630-4F | 1200 | – | 630 | – | ||
| Вход: 3 фазы, 594-759 В (+5% не более 20 мс), 50/60 Гц ± 2% | ||||||
| FCI-G22/P30-6 | 28 | 38 | 22 | 30 |
Нет |
Нет |
| FCI-G30/P37-6 | 38 | 46 | 30 | 37 | ||
| FCI-G37/P45-6 | 46 | 56 | 37 | 45 | ||
| FCI-G45/P55-6 | 56 | 68 | 45 | 55 | ||
| FCI-G55/P75-6 | 68 | 92 | 55 | 75 | ||
| FCI-G75/P90-6 | 92 | 110 | 75 | 90 | ||
| FCI-G90/P110-6 | 110 | 132 | 90 | 110 | ||
| FCI-G110/P132-6 | 132 | 155 | 110 | 132 | ||
| FCI-G132/P160-6F | 155 | 180 | 132 | 160 |
Встроен |
Встроен |
| FCI-G160/P185-6F | 180 | 210 | 160 | 185 | ||
| FCI-G185/P220-6F | 210 | 245 | 185 | 200 | ||
| FCI-G220/P250-6F | 245 | 275 | 220 | 250 | ||
| FCI-G250/P280-6F | 275 | 305 | 250 | 280 | ||
| FCI-G280/P315-6F | 305 | 345 | 280 | 315 | ||
| FCI-G315/P355-6F | 345 | 390 | 315 | 355 | ||
| FCI-G355/P400-6F | 390 | 430 | 355 | 400 | ||
| FCI-G400-6F | 430 | – | 400 | – | ||
| FCI-P500-6F | – | 540 | – | 500 | ||
| FCI-G500-6F | 540 | – | 500 | – | ||
| FCI-P630-6F | – | 630 | – | 630 | ||
| FCI-G630-6F | 630 | – | 630 | – | ||
| FCI-P700-6F | – | 720 | – | 700 | ||
| FCI-G700-6F | 720 | – | 700 | – | ||
Общепромышленный режим (G) — используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
Насосный режим (P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
Техническая спецификация преобразователей частоты INSTART серии FCI
| Параметры | Описание |
| Основные параметры | |
|
Диапазон напряжения и частоты на входе |
3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% 3 ~ 594-759 В (+5% не более 20 мс), 50/60 Гц ± 2% |
|
Диапазон напряжения и частоты на выходе |
3 ~ 0-Uвх, 0 – 599 (опция – до 3200) Гц |
| Диапазон мощностей | 0.75 ~ 700 кВт |
| Тип подключаемого электродвигателя | Трехфазный асинхронный с КЗР |
| Методы управления |
Скалярный
Векторный с разомкнутым контуром (бездатчиковый SVC) Векторный с замкнутым контуром (VC) |
| Перегрузочная способность (не чаще 1 раза в 10 минут) |
G: 60 с при 150% ном. тока; 3 с при 180% ном. тока
P: 60 с при 120% ном. тока; 3 с при 150% ном. тока |
| Несущая частота | 0.5 ~ 16 кГц |
| Пусковой момент |
G: 0.5 Гц/150% (SVC); 0 Гц/180% (VC)
Р: 0.5 Гц/100% |
| Диапазон скоростей | 1:100 (SVC); 1:1000 (VC) |
|
Точность отображения
выходной частоты |
Цифровое задание: 0.02 Гц
Аналоговое задание: максимальная частота х 0.1% |
| Точность постоянной скорости | ±0.5% (SVC); ±0.02% (VC) |
| Точность управления моментом | ±5% (VC) |
| Увеличение момента (U/f) |
Автоматическое
Ручное 0.1%…30.0% |
| Характеристика зависимости (U/f) |
Прямая
Квадратичная Ломаная по нескольким точкам |
| Характеристика разгона/замедления |
4 линейных (выбор с помощью дискретных входов),
S-кривая 1 и S-кривая 2 |
| Функция AVR | Автоматическая стабилизация выходного напряжения |
| Фильтр ЭМС | Встроен |
| Функциональные возможности | |
| Панель управления | Съемная до 10 м |
| Управление в векторном режиме | По скорости/по моменту |
| Встроенные расширенные функции | 2 таймера, виртуальное реле задержки времени, быстрое ограничение тока, 4-хконтурный модуль вычислений (сложение, вычитание, умножение, деление, определение значений и интегральные операции), отслеживание скорости перед запуском, встроенное ПИД-регулирование, функция автоматического останова преобразователя частоты по достижении заданного времени, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити) |
| Динамическое торможение | Торможение постоянным током |
| Толчковый режим | Толчковую частоту и время изменения скорости можно задавать отдельно. Можно настроить приоритетный толчковый режим в рабочем состоянии |
| Простой ПЛК | Задание скорости и времени работы на каждой из 16 ступеней |
| Многоступенчатый режим | Задание скорости с цифровых клемм с помощью 16 комбинаций |
| ПИД-управление | Реализация системы управления с 2 датчиками обратной связи |
|
Автоматическое управление четырьмя основными насосами
и одним дополнительным |
Опция с платами расширения FCI-WSP |
| Безостановочная работа |
При пропадании питания:
менее 15 мс – непрерывная работа более 15 мс – автоперезапуск |
| Сетевые протоколы |
Modbus RTU(RS-485) – опция с платой расширения FCI-RS485,
Modbus TCP/IP – опция с платой расширения FCI-TCP/IP, Profibus DP – опция с платой расширения FCI-DP, Profinet – опция с платой расширения FCI-Profinet |
| Датчик положения (энкодер) |
Опция с платой расширения FCI-PG.
Платы расширения поддерживают инкрементный датчик положения АBZ, инкрементный датчик положения UVW и резольвер. |
| Опции и аксессуары | Панель, платы расширения, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование |
| Защитные функции | Полный комплекс |
| Защитное покрытие плат | С2С базовое, С3С опция |
| Степень защиты | IP20 |
| Управление | |
| Каналы команды запуска |
Панель, клеммы, сетевые протоколы(опции):
Modbus RTU(RS-485), Modbus TCP/IP, Profibus DP, Profinet |
| Задание частоты | 14 типов основных и вспомогательных источников задания частоты |
| Задание момента | 14 типов источников задания вращающего момента |
| Источник питания | +10 В DC; +24 В DC |
| Входы управления |
6 цифровых входных клемм (DI1-DI6, NPN/PNP). Клемма DI6 – импульсный вход. С платой расширения I/O1 дополнительно 4 цифровых входа (DI7-DI10)
ПРИМЕЧАНИЕ: для питания сигналов DI1~DI6 можно использовать встроенный или внешний источник питания, для питания клемм DI7-DI10 можно использовать только встроенный источник питания 2 аналоговых входа (VF1, VF2) с диапазоном 0 ~ 10 В или 0/4 мА ~ 20 мА С платой расширения I/O1 дополнительно 1 аналоговый вход (VF3) с диапазоном 0 ~ 10 В |
| Выходы управления |
1 многофункциональный (YО) цифровой выход (также может быть использован в качестве импульсного выхода FMP до 100 кГц). С платой расширения I/O1 дополнительно 2 цифровых выхода (YO1, YO2).
ПРИМЕЧАНИЕ: YО и FMP имеют единый разъем YО/FMP, поэтому одновременно можно использовать только сигнал одного типа. 2 релейных выхода (Т1, Т2) до 3 А 2 аналоговых выхода (АО) с диапазоном 0/4 ~ 20 мА или 0 ~ 10 В |
| Условия окружающей среды | |
| Место установки | В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата |
| Высота над уровнем моря | Ниже 1000 м над уровнем моря (от 1000 до 3000 м при сниженных номинальных характеристиках) |
| Температура окружающей среды | От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С) |
| Относительная влажность | Относительная влажность ниже 90%, без конденсации |
| Охлаждение | Принудительное |
| Вибрация | Менее 5.9 м/с (0.6 g) |
| Температура хранения | От -20 до +55 °С |
Высокая производительность
- работа в двух режимах
- быстрое установление момента при переменной нагрузке
- подключение датчика защиты PTC
- управление группой до 5 насосов
- подключение энкодера
- высокий пусковой момент при низких оборотах двигателя
- встроенные часы реального времени
Широкий набор функций
- встроенное ПИД-регулирование
- встроенные таймеры
- встроенное виртуальное реле задержки времени
- ограничитель момента
- протоколы передачи данных
- встроенный ПЛК
- ограничитель тока
- автоматический регулятор напряжения
Векторное управление асинхронными двигателями диапазоном мощности от 0,4 кВт до 700 кВт. Применение в различных областях (насосы, станки, вентиляторы, конвейеры и т.д)
Удобство в эксплуатации
- заводские предустановки для стандартных применений
- “функция резервное копирование параметров”
- выбор протоколов передачи данных
- полный набор энкодерных плат
- съемная панель с доступной структурой меню
Использование преобразователя частоты серии FCI позволяет снизить затраты на электроэнергию за счет управления скоростью двигателя, повысить качество выпускаемой продукции благодаря улучшению управления процессом, а также увеличить срок эксплуатации вашего оборудования.
Область применения
Благодаря широкому модельному ряду с различными мощностями и вариантами оснащения позволяет подобрать подходящий преобразователь частоты для любых производственных решений. Продукция INSTART зарекомендовала себя во многих областях промышленности:
- Сельское хозяйство
- Строительная промышленность
- Пищевая промышленность
- Текстильная промышленность
- Полиграфическая промышленность
- Транспорт
- Обрабатывающая промышленность
- Автоматизация зданий и др.
СИСТЕМА ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ FCI
1. Серия
2. Режим G – общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P – насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2: 1~230 (220) В, 50/60Гц
4: 3~400 (380) В, 50/60Гц
6: 3~690 (660) В, 50/60Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим
*Общепромышленный режим (тяжелый, G) – используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
**Насосный режим (нормальный, P) – используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы.
Схема подключения преобразователей частоты INSTART серии FCI

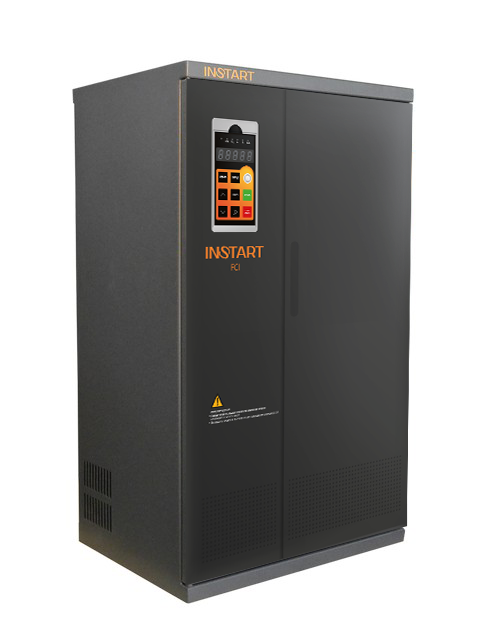

Массогабаритные характеристики
|
Серия
|
FCI |
|
Мощность
|
250 |
|
Напряжение
|
380В |
|
Тип нагрузки
|
общепромышленный |
|
Размер (ШхВхГ), мм
|
700x1400x420 |
|
Вес, кг
|
240 |
|
Ток,А
|
480 |
|
Пусконаладка
|
есть |
|
Гарантия
|
36 месяцев |
