ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ СЕРИИ INPRIME
| Модель | Мощность двигателя*, кВт | Ток, А |
| Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% | ||
| INPRIME-G0.4-4BF | 0.4 | 1.3 |
| INPRIME-G0.75-4BF | 0.75 | 2.5 |
| INPRIME-G1.1-4BF | 1.1 | 3,1 |
| INPRIME-G1.5-4BF | 1.5 | 4,1 |
| INPRIME-G2.2-4BF | 2.2 | 5,6 |
| INPRIME-G3.0-4BF | 3.0 | 7,2 |
| INPRIME-G4.0-4BF | 4.0 | 9,4 |
| INPRIME-G5.5-4BF | 5.5 | 14,8 |
| INPRIME-G7.5-4BF | 7.5 | 18 |
| INPRIME-G11-4BF | 11 | 23 |
| INPRIME-G15-4BF | 15 | 31 |
| INPRIME-G18.5-4BF | 18.5 | 39 |
| INPRIME-G22-4BF | 22 | 45 |
| INPRIME-G30-4BF | 30 | 60 |
| INPRIME-G37-4BF | 37 | 75 |
| INPRIME-G45-4BF | 45 | 91 |
| INPRIME-G55-4BF | 55 | 112 |
| INPRIME-G75-4BF | 75 | 150 |
| INPRIME-G90-4F | 90 | 180 |
| INPRIME-G110-4F | 110 | 216 |
| INPRIME-G132-4F | 132 | 260 |
| INPRIME-G160-4F | 160 | 304 |
| INPRIME-G185-4F | 185 | 340 |
| INPRIME-G200-4F | 200 | 377 |
| INPRIME-G220-4F | 220 | 414 |
| INPRIME-G250-4F | 250 | 477 |
| INPRIME-G280-4F | 280 | 520 |
| INPRIME-G315-4F | 315 | 605 |
| INPRIME-G355-4F | 355 | 657 |
| *Номинальный ток двигателя не должен превышать номинальный выходной ток преобразователя частоты | ||
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ СЕРИИ INPRIME
| Параметры | Описание |
| Основные параметры | |
| Диапазон напряжения и частоты на входе | 3 ~ 342-440 В (± 5% не более 20мс), 50/60 Гц ± 2% |
| Диапазон напряжения и частоты на выходе | 3 ~ 0-Uвх, 0-599 Гц |
| Диапазон мощностей | 0.4 – 630 кВт |
| Тип подключаемого электродвигателя |
Трехфазный асинхронный с КЗР Синхронный двигатель с постоянными магнитами |
| Методы управления |
GVC(V/F) – скалярный SVC – векторный с разомкнутым контуром FOC(VC) –векторный с датчиком обратной связи |
| Перегрузочная способность (не чаще 1 раза в 10 минут) |
150% от номинального тока в течение 60 с; 110% от номинального тока в течение 10 мин |
| Несущая частота | 1,5-16 кГц; несущая частота может автоматически регулироваться в зависимости от особенностей нагрузки |
| Пусковой момент | 150% |
| Диапазон скоростей | 1:50 (GVC); 1:200 (SVC); 1:1000 (VC) |
| Точность отображения выходной частоты |
Цифровое задание: 0.01 Гц Аналоговое задание: максимальная частота х 0.1% |
| Точность постоянной скорости | ±2% (GVC), ±0,2% (SVC), ±0,02% (VC) |
| Форсировка крутящего момента (U/f) | Автоматическая |
| Характеристика зависимости U/f |
Прямая. Квадратичная. Ломаная по нескольким точкам. |
| Характеристика разгона/ замедления | 4 линейных, S-кривая 1 и S-кривая 2 |
| Функция AVR | Автоматическая стабилизация выходного напряжения |
| Фильтр ЭМС | С3 встроен, С2 опция |
| Функциональные возможности | |
| Панель управления | Съемная LCD-панель. Возможность сохранения до 4-х наборов параметров, карта памяти, вывод графиков (осциллограф) |
| Управление в векторном режиме | По скорости/по моменту |
| Встроенные расширенные функции | Источник напряжения, источник тока, управление внешним тормозом, макросы, функция антираскачки, проверка пожарных насосов и вентиляторов, переключения на байпас, часы реального времени, 2 набора параметров для двух разных электродвигателей, быстрое ограничение тока, отслеживание скорости перед запуском, встроенное ПИД-регулирование, функция автоматического останова преобразователя частоты по достижении заданного времени, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити) |
| Динамическое торможение | Торможение постоянным током |
| Толчковый режим |
Диапазон частоты: 0.0…максимальная частота Отдельное время разгона/замедления для толчкового режима |
| Простой ПЛК | Задание скорости и времени работы на каждой из 16 ступеней |
| Многоступенчатый режим | Задание скорости с цифровых клемм с помощью 16 комбинаций |
| ПИД-управление | Реализация системы управления с 2 датчиками обратной связи |
| Датчик положения (энкодер) | Опция с платой расширения. Платы расширения поддерживают: инкрементальный энкодер с питанием 5В и 12В, энкодер sincos, резольвер |
| Сетевые протоколы | Modbus RTU встроен, Profinet – опция с платой расширения |
| Опции и аксессуары | Панель управления, платы расширения, STO, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование |
| Защитные функции |
Полный комплекс из 40 типов защит + Аппаратная защита. Аппаратная защита осуществляет более высокое быстродействие при токовых перегрузках по сравнению со стандартной программной защитой. |
| Защитное покрытие плат | С2С базовое, С3С опция |
| Степень защиты | IP20 |
| Независимое питание 24В | Подключение независимого питания платы управления 24В DC |
| Каналы команды запуска | Панель, клеммы, сетевой протокол Modbus RTU (RS-485), Profinet (опционально) |
| Задание частоты | Цифровое задание, аналоговое задание напряжения/тока, импульсное задание и задание сетевых протоколов |
| Задание момента | 14 типов источников задания вращающего момента |
| Источник питания | +10 В DC(20мА); +24 В DC (100мА) |
| Входы управления |
7 цифровых (DI), поддерживают PNP/NPN логику 2 аналоговых (AI1, AI2) с диапазоном 0…10 В или 0/4…20 мА 1 импульсный вход (HDI) 33кГц |
| Выходы управления |
2 цифровых (Y1, Y2) 30 В, 30 мА Импульсный выход HDO 33 кГц 2 релейных (Т, R) 250 В до 3.0 А 1 аналоговый (АО) с диапазоном 0…10 В или 0/4…20 мА |
| Условия окружающей среды | |
| Место установки | В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата |
| Высота над уровнем моря | Ниже 1000 м над уровнем моря (от 1000 до 2000 м при сниженных номинальных характеристиках) |
| Температура окружающей среды при работе ПЧ | От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С) |
| Относительная влажность | Относительная влажность ниже 95%, без конденсации |
| Охлаждение | Принудительное воздушное |
| Вибрация | Менее 5.9 м/с (0.6 g) |
| Температура хранения | От -40 до +70 °С |
Преобразователи частоты серии INPRIME функционально соответствуют уровню европейских брендов, а книжная форма корпуса обеспечивает компактные размеры. Серия подходит для управления высокодинамичными нагрузками и применения в сложных приводных системах. Серия предназначена для управления трехфазными асинхронными электродвигателями и синхронными двигателями с постоянными магнитами с диапазоном мощностей от 0.4 до 630 кВт.
Серия INPRIME, благодаря широкому функционалу, может использоваться во многих отраслях промышленности: целлюлозно-бумажной, пищевой, системах водоснабжения и канализации, машиностроении, нефтехимических производствах, добывающей промышленности, в том числе грузоподъемных механизмах и сложных приводных системах.
Система обозначения
1. Серия 2. Режим G – общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P – насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение: 2. 1~230 (220) В, 50/60Гц 4. 3~400 (380) В, 50/60Гц 6. 3~690 (660) В, 50/60Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI , LCI и INPRIME)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим
*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.
**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
СХЕМА ПОДКЛЮЧЕНИЯ
Схема подключения INPRIME c платой IN-I/O-B (опция)
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
Типоразмер 1-8 серии Типоразмер 9-10 серии
| Типоразмер | Модель | Вес (нетто), кг | Габаритные размеры, мм | Способ монтажа | ||
| Ш | В | Г | ||||
| 1 | INPRIME-G0.4-4BF | 4,3 | 130 | 300 | 200 | Настенный |
| INPRIME-G0.75-4BF | ||||||
| INPRIME-G1.1-4BF | ||||||
| INPRIME-G1.5-4BF | ||||||
| INPRIME-G2.2-4BF | ||||||
| INPRIME-G3.0-4BF | ||||||
| INPRIME-G4.0-4BF | ||||||
| INPRIME-G5.5-4BF | ||||||
| INPRIME-G7.5-4BF | ||||||
| INPRIME-G11-4BF | ||||||
| 2 | INPRIME-G15-4BF | 5,3 | 150 | 345 | 200 | Настенный |
| INPRIME-G18.5-4BF | ||||||
| 3 | INPRIME-G22-4BF | 7,85 | 190 | 380 | 200 | Настенный |
| INPRIME-G30-4BF | 11,1 | |||||
| 4 | INPRIME-G37-4BF | 13,5 | 205 | 420 | 215 | Настенный |
| 5 | INPRIME-G45-4BF | 23 | 233 | 550 | 255 | Настенный |
| INPRIME-G55-4BF | ||||||
| 6 | INPRIME-G75-4BF | 35 | 300 | 615 | 305 | Настенный |
| INPRIME-G90-4F | ||||||
| 7 | INPRIME-G110-4F | 47 | 335 | 640 | 320 | Настенный |
| INPRIME-G132-4F | 49 | |||||
| 8 | INPRIME-G160-4F | 71 | 400 | 825 | 353 | Настенный |
| INPRIME-G185-4F | ||||||
| INPRIME-G200-4F | ||||||
| 9 | INPRIME-G220-4F | 116 | 360 | 1230 | 510 | Напольный |
| INPRIME-G250-4F | 125 | |||||
| INPRIME-G280-4F | 128 | |||||
| 10 | INPRIME-G315-4F | 265 | 400 | 1400 | 548 | Напольный |
|

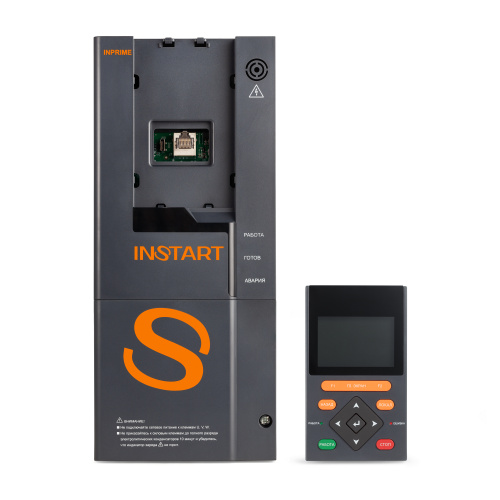

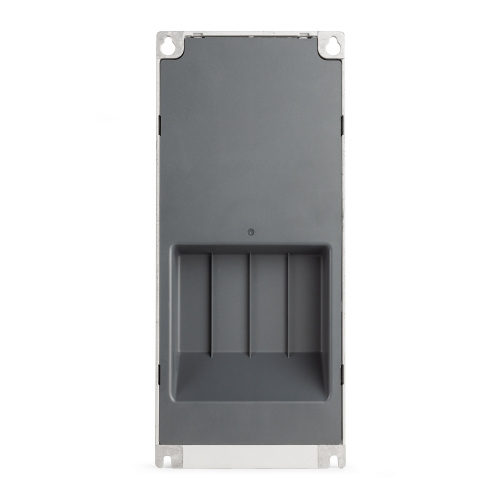

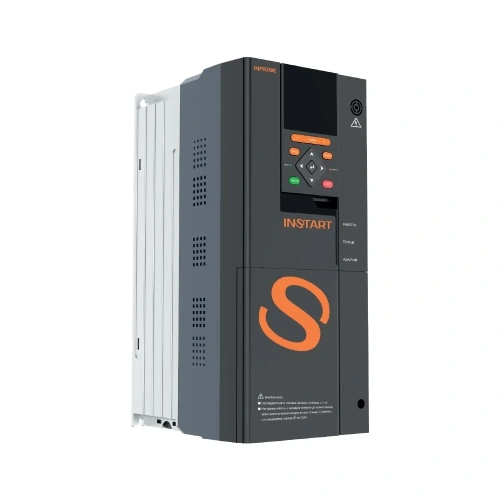

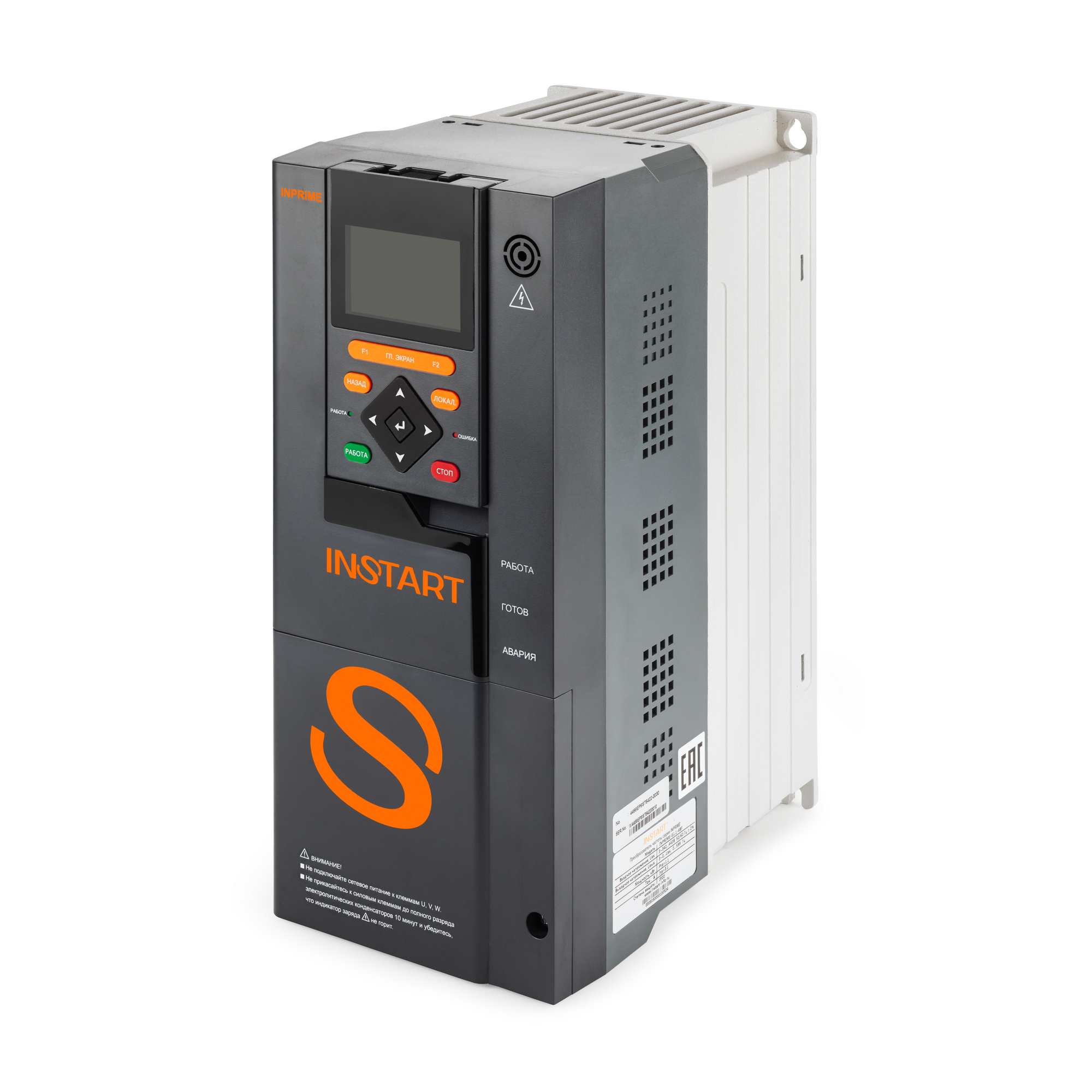

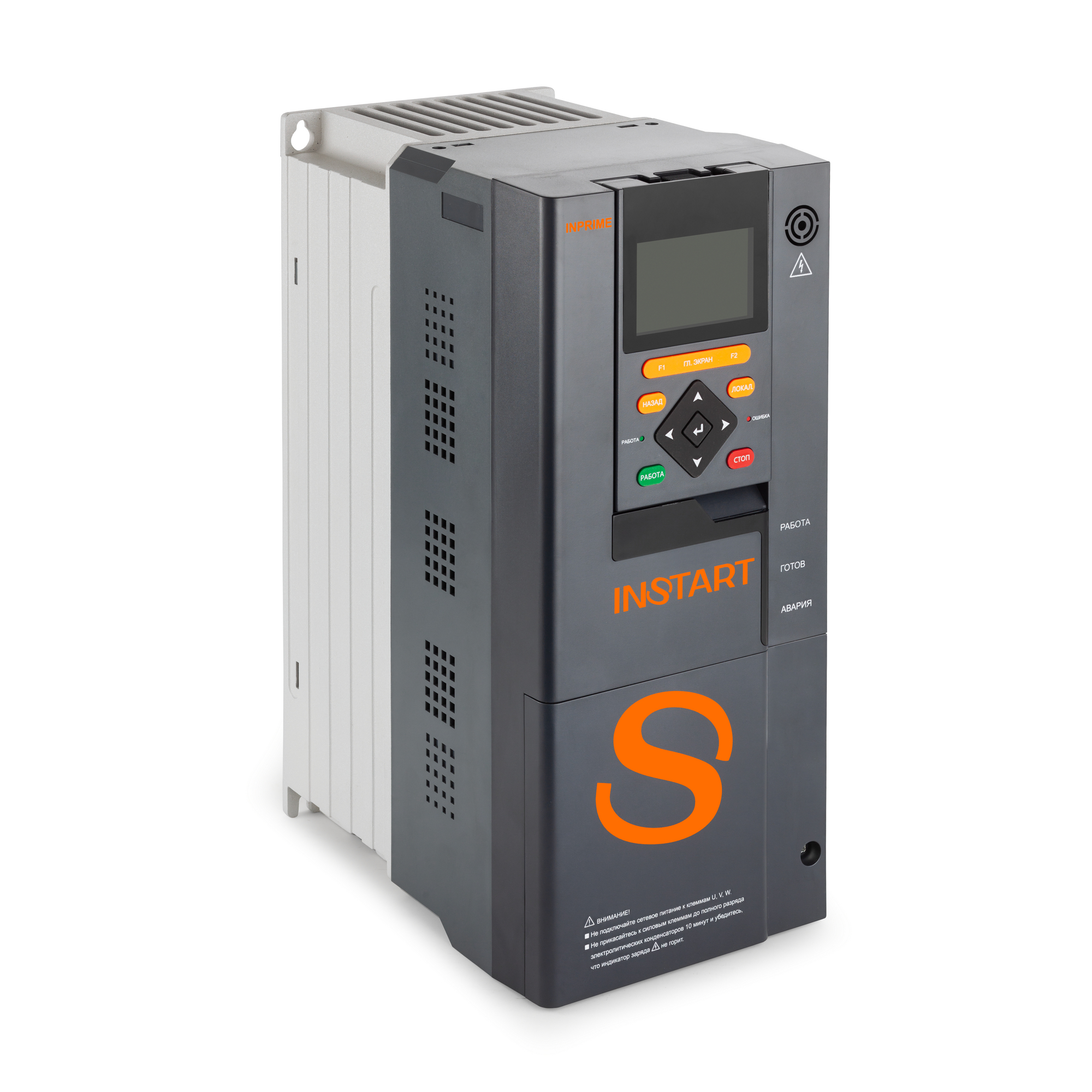

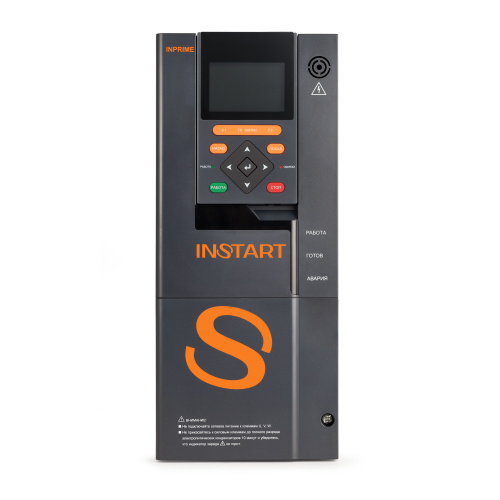

Серия
|
INPRIME |
|
Мощность
|
30 |
|
Напряжение
|
380В |
|
Тип нагрузки
|
Общепромышленный |
|
Степень защиты
|
IP20 |
|
Аналоговый вход (0-10В, 4-20мА)
|
2 |
|
Размер (ШхВхГ), мм
|
205x420x210 |
|
Вес, кг
|
13.5 |
|
Ток,А
|
60 |
|
Пусконаладка
|
Да |
|
Гарантия
|
36 месяцев |
